平成29年 測量士補 No.21 解説｜電子地形図25000の読図（読図問題）

問題

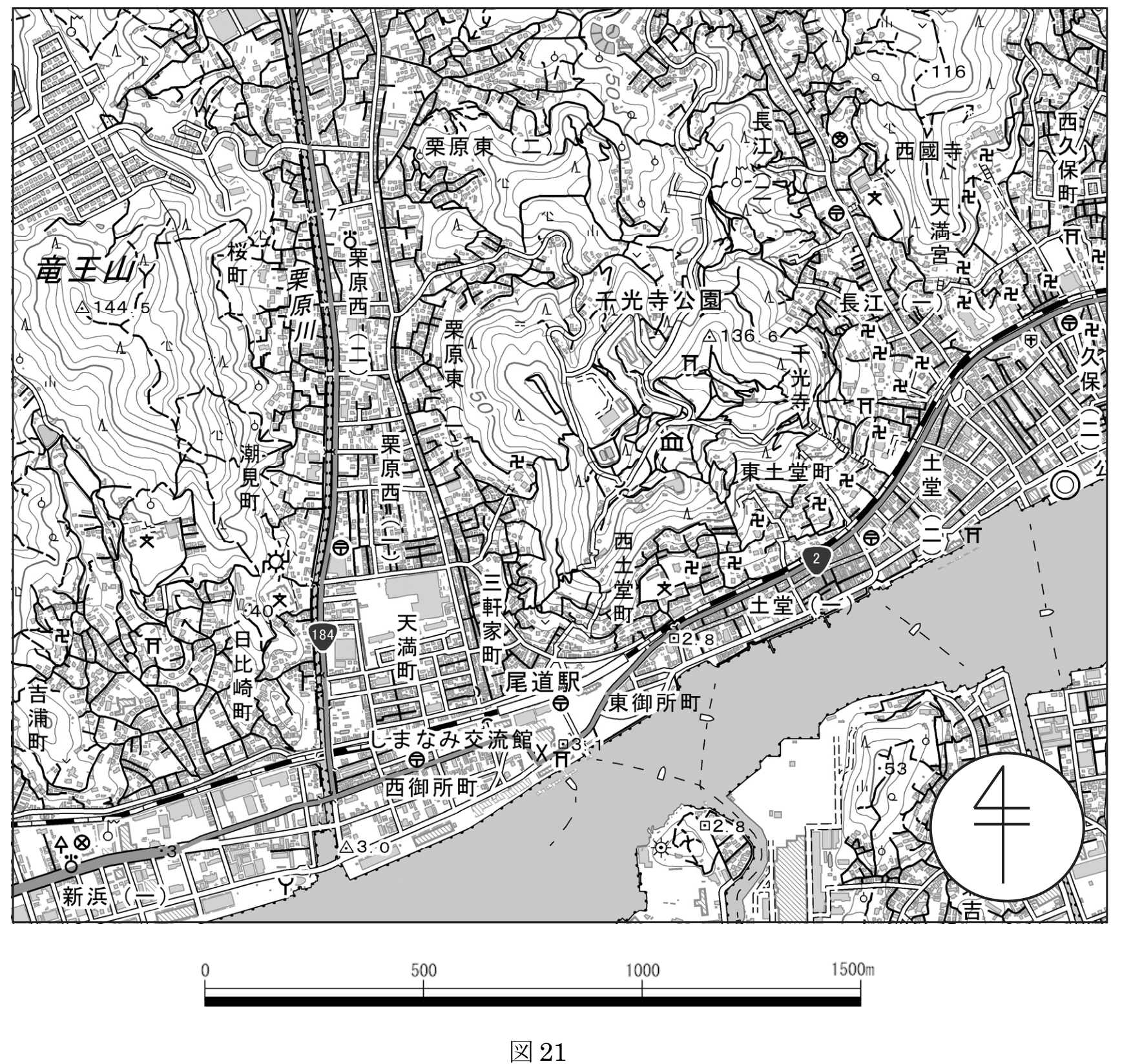

国土地理院刊行の電子地形図25000の一部について、次の文のうち明らかに間違っているものはどれか。次の中から選べ。

1. 尾道駅前にある郵便局の南東に灯台がある。
2. 市役所と博物館の水平距離は850 m以上である。
3. 栗原川は北から南へ流れている。
4. 竜王山の山頂と尾道駅の標高差は130 m以下である。
5. 裁判所と警察署が隣接している。

出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（平成29年測量士補試験問題集 No.21）

解き方の考え方

各記述を地図記号・方位・標高・縮尺の距離で1つずつ確かめます。

• 1（記号・方位）：郵便局と灯台の位置・南東の方角を確認 → 正しい。
• 2（距離）：市役所と博物館の図上距離×25,000が850 m以上か → 正しい。
• 3（流向）：等高線・標高から栗原川の流れの向きを確認 → 正しい。
• 4（標高差）：竜王山の山頂（約144 m）と尾道駅（標高が低い）との差は130 mを超える。「130 m以下」は誤り。
• 5（記号）：裁判所と警察署の記号が隣接 → 正しい。

標高差を読み違えている選択肢4が誤りです。

独学でここまでの整理がきついと感じたら、講義で手順から補うのが近道です。

▶ アガルートの無料資料請求・サンプル講義を試す

試験で押さえるポイント

読図は地図記号の判読＋方位（上が北）＋標高点の読み取り＋距離換算（図上長×縮尺分母）が基本。標高差・距離・方位の数値を1つずつ照合します。
