スピンドル型ボーリングマシンとは？性能・操作の引っかけ〔給進力と引上げ力・回転数とトルク〕

ちしつモグラ

スピンドル型マシンって給進力と引上げ力のどっちが大きいの？回転数とトルクはどう動くの？

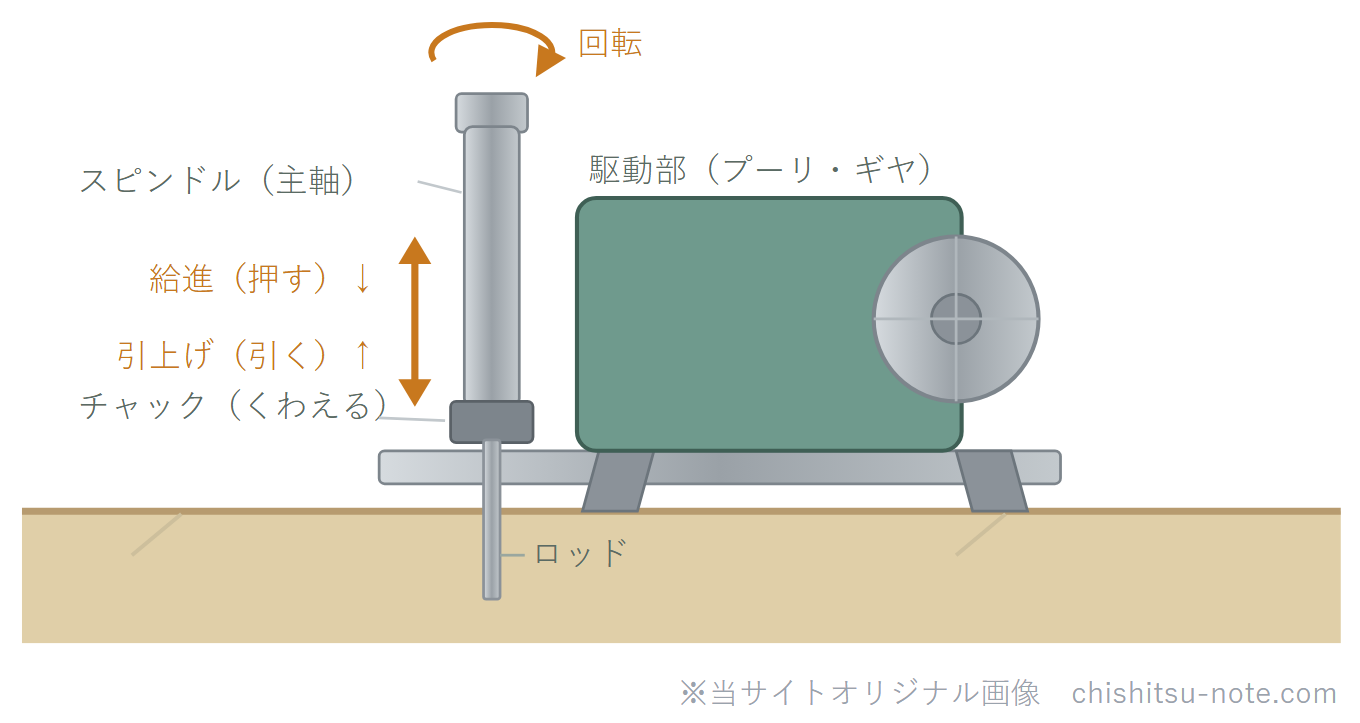

スピンドル型ボーリングマシンとは、回転するスピンドル（主軸）でロッドをくわえて回しながら、油圧などで押し込む（給進する）方式のボーリングマシンです。地質調査のコアボーリングで広く使われ、現場調査部門でほぼ毎年問われます。

性能の核心はどこか

引上げ力（引抜力）と給進力の大小

スピンドルがロッドを押し込む力が給進力、引き抜く向きに働く力が引上げ力（引抜力）です。

スピンドル型では引上げ力（引抜力）の方が給進力より大きいのが正しい大小関係です。

詰まったロッドやケーシングを引き抜けるよう、引く力を大きく取ってあります。

回転数と回転トルクの関係

スピンドルの回転数と回転トルクは反比例します。回転数を2倍にするとトルクは1／2倍になる関係で、やわらかい地盤は高回転・低トルク、硬い地盤は低回転・高トルクで掘る、という使い分けにつながります。

操作レバーの役割

操作レバーも組合せで問われます。

メインクラッチレバーは原動機からの回転動力の伝達と遮断、チェンジレバーはスピンドル回転数とドラム巻揚速度の調整、フィード切換レバーはスピンドルの前進・後退・中立の切換を受け持ちます。

役割の入れ替えが引っかけになります。

過去問でどう問われたか（現場調査部門）

同じ論点が毎年のように形を変えて出ています。引っかけの核心は大小・比例関係を逆にするパターンです。

R01・R06でも、マシンの巻揚装置・油圧装置・構造名称の組合せとして同じ系統が出ています。問われ方は変わっても、力の大小と比例関係を押さえれば対応できます。

理解度チェック

スピンドル型は「引上げ力＞給進力」「回転数とトルクは反比例」の2点で、大小を逆にした引っかけに注意すれば、毎年の出題に対応できます。
