ボーリングのビットの種類とは？メタルクラウン・ダイヤモンド・トリコン・コアの違い

ちしつモグラ

ビットって種類が多いけど、どれをどの地盤に使うの？コアビットとノンコアビットって何が違うの？

ボーリングのビットとは、掘削具（ツールス）の先端にあって地盤や岩石を削り取る刃の部分です。地盤の硬さと、コア（地中の試料）を採取するかどうかで種類を使い分けます。

ビットはどんな種類があるか

メタルクラウン（メタルビット）

台金（クラウン）に超硬合金のチップを植え付けたビットです。

主に軟岩から中硬岩の掘削に使うコアリングビットで、コアチューブに接続して円筒状に削り、中心のコアを採取します。

比較的やわらかい地盤で広く使われます。

ダイヤモンドビット

台金にダイヤモンドを含浸（インプリグネイテッド）または表面に埋め込んだ（サーフェスセット）ビットです。

硬岩から超硬岩まで対応し、崩れやすい層まで幅広い岩質を削れます。

メタルクラウンで歯が立たない硬い岩で使います。

トリコンビット

3つの回転する刃（カッタ）で孔の全面を砕きながら進むビットです。コアを残さず掘り進むため、もとは石油・温泉・井戸などの深い掘削に使われ、土木の掘削にも広く使われます。

コアビットとノンコアビット

コアの採取が必要なときに先端へ装着するのがコアビット、コアを採らずに孔だけをあけるのがノンコアビットです。

ノンコアビットは水抜き孔や通気孔のように試料が要らない穿孔に使い、コア詰まりによるロッドの昇降が省けます。

ただし硬い岩ではコアビットの方が有利な場合があります。

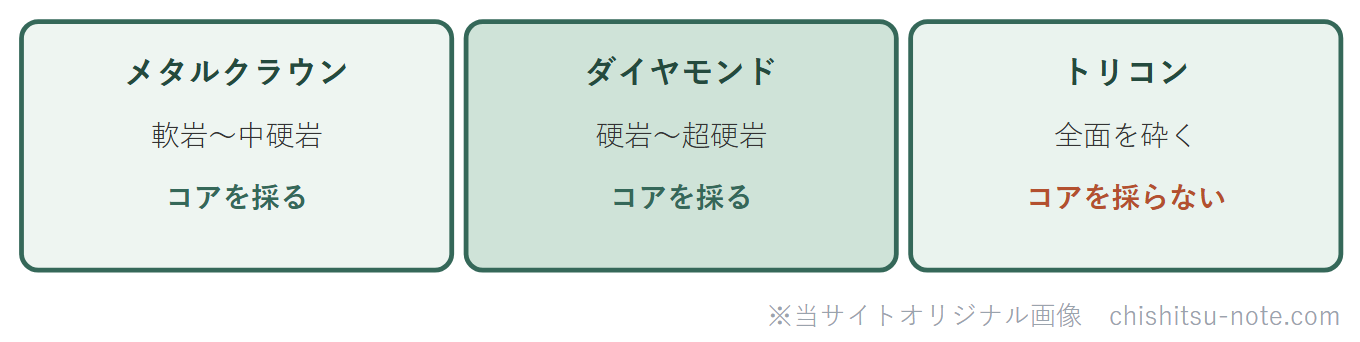

ビットの種類の違い（早見表）

どう使い分けるか

選び方は2つあります。

まず岩盤の硬さで、やわらかければメタルクラウン、硬ければダイヤモンドビットを選びます。

次にコア（試料）が必要かで、必要ならコアビット系、不要で孔だけあければよいならノンコアビットやトリコンビットを選びます。

過去問での問われ方：ビットの分類

ビットは分類・適用岩盤の科目で出ます（R01現技管No.29ほか）。

引っかけは「コアリングビットとノンコアビットの取り違え」です。

メタルクラウンはコアを採るコアリングビットで、ノンコアビットではありません。

「ノンコアビットにメタルクラウンが含まれる」とするのは誤りです（R01のNo.29）。

ノンコアビットはトリコン・ウイング・クロス・フィッシュテイルなど、コアを残さず孔をあけるビットです。

年度をまたいだ問われ方はビットの論点整理を参照してください。

理解度チェック

ビット選びは「岩盤の硬さ」と「コアを採るか」の2軸で決まる。ここが出題の中心です。
