電気検層とは？孔内の比抵抗で地層境界・帯水層を判定

ちしつモグラ

電気検層と電気探査って何が違うの？電気検層で何がわかるの？

電気検層とは、ボーリング孔の中で地盤の比抵抗（電気の流れにくさ）を深さ方向に連続して測り、地層の状況を判定する検層です。孔の周りの地層を、深さに沿って細かく読み取れます。

電気検層でわかること

比抵抗は地層の中身（砂・粘土・地下水など）で変わります。

電気検層では、その変化から地層の厚さや連続性、地層どうしの対比、帯水層の検出、難透水性の判定などを行います。

柱状図づくりの根拠にもなります。

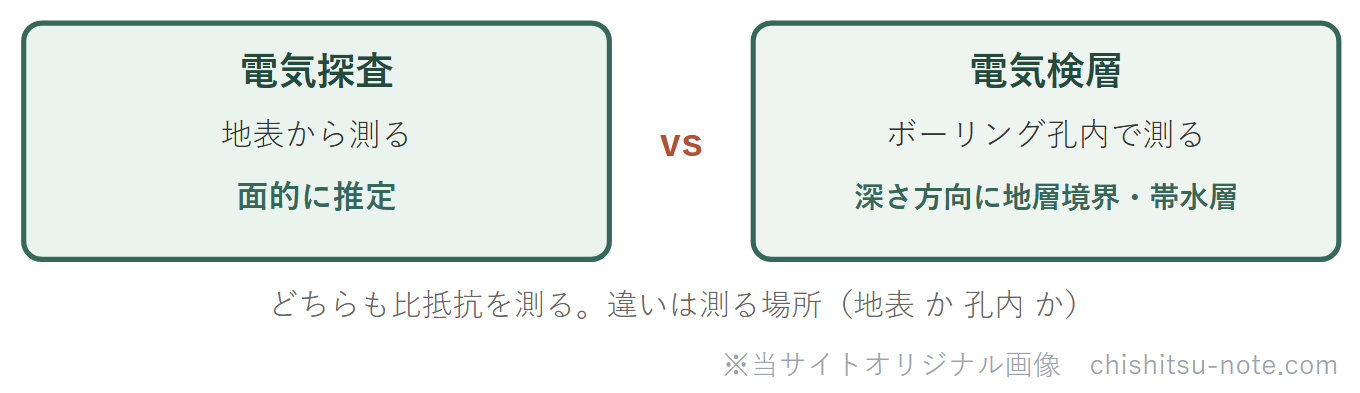

電気検層と電気探査の違い

どちらも比抵抗を測りますが、孔の中で測るのが電気検層、地表で面的に測るのが電気探査です。

過去問での問われ方：どこで測れないか

電気検層（JGS 1121）は調査技術の科目で出ます（H28現場調査No.40ほか）。

電気検層は孔内に水（泥水）が必要なため、引っかけは「どこで測れないか」です。

孔内水位より浅い部分や、ケーシング（鋼管）が入っている区間は測定できません。

一方で、比抵抗の結果は帯水層の判定に使えます。

※ 適用条件は基準・過去問で確認。

出題番号・正答は全地連公開。

理解度チェック

電気検層は孔内の比抵抗で地層境界・帯水層を判定。孔内水位より浅い部分・ケーシング区間は測れない。

ここが出題の中心です。
