平成30年 測量士補 No.21 解説｜地形図の読図（読図問題）

問題

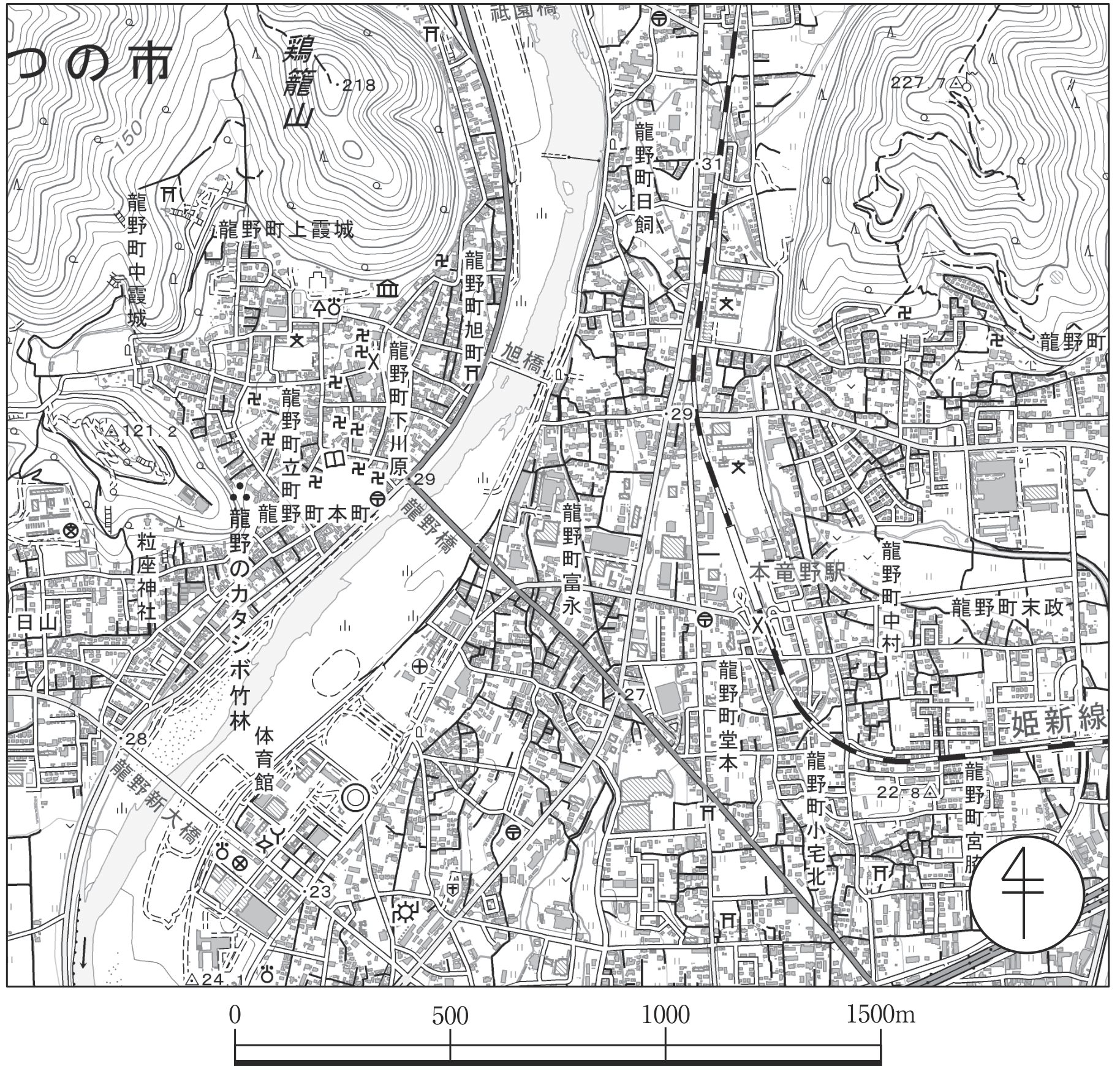

国土地理院刊行の1/25,000地形図の一部について、次の文のうち明らかに間違っているものはどれか。次の中から選べ。

1. 龍野新大橋と鶏籠山の標高差は、およそ190mである。
2. 龍野のカタシボ竹林は、史跡、名勝又は天然記念物である。
3. 龍野橋と龍野新大橋では龍野新大橋の方が下流に位置する。
4. 裁判所と税務署では税務署の方が北に位置する。
5. 本竜野駅の南に位置する交番から警察署までの水平距離は、およそ1,320mである。

出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（平成30年測量士補試験問題集 No.21）

解き方の考え方

読図問題は、各記述を地図記号・方位・標高・縮尺による距離で1つずつ確かめます。

• 1（標高差）：鶏籠山の標高点と橋付近の標高を読み、差が約190mか確認 → 正しい。
• 2（記号）：カタシボ竹林に天然記念物などの記号があるか → 正しい。
• 3（上流・下流）：川の流れの向きから橋の位置関係を確認 → 正しい。
• 4（方位）：裁判所（記号）と税務署（記号）の南北を比べると、税務署の方が北というのは誤り。地図上では位置関係が逆。
• 5（距離）：交番と警察署の図上距離を測り、×25,000で実距離を出すと約1,320m → 正しい。

方位（南北）を取り違えている選択肢4が誤りです。

独学でここまでの整理がきついと感じたら、講義で手順から補うのが近道です。

▶ アガルートの無料資料請求・サンプル講義を試す

試験で押さえるポイント

読図は地図記号の判読＋方位（上が北）＋縮尺の距離換算（図上長×縮尺分母）が基本。とくに「東西・南北」「上流・下流」の向きの取り違えが頻出の誤りです。
