コアバレル（コアチューブ）とは？シングル・ダブル・トリプルの違い

ちしつモグラ

コアバレルのシングルとダブルってどっちが硬い岩用なの？循環水がコアに触れるかで決まるの？

コアバレル（コアチューブ）とは、地層を円筒状に削りながら、中心に残るコア（試料）を収めて引き上げる管です。コアの傷みを防ぐ工夫の違いで、シングル・ダブル・トリプルに分かれます。

シングル・ダブル・トリプルの違い

シングルチューブコアバレル

管が1重で、コアの周囲を循環水が流れる構造です。

コアが水に触れるため、水で崩れにくい固い岩盤に向きます。

軟らかい層では採取率が落ちます。

ダブルチューブコアバレル

内管（インナチューブ）と外管（アウタチューブ）の二重で、循環水は内管と外管の間を流れコアに直接触れません。

コアが守られるため軟弱層やクラックの多い岩盤で採取率が上がります。

外管が回ってもインナが共回りしないスイベル式と、共回りするリジット式があります。

トリプルチューブコアバレル

ダブルの内側にさらにコアを保護する管（内張り）を加えた三重構造です。崩れやすいコアをいっそう乱さず採れます。

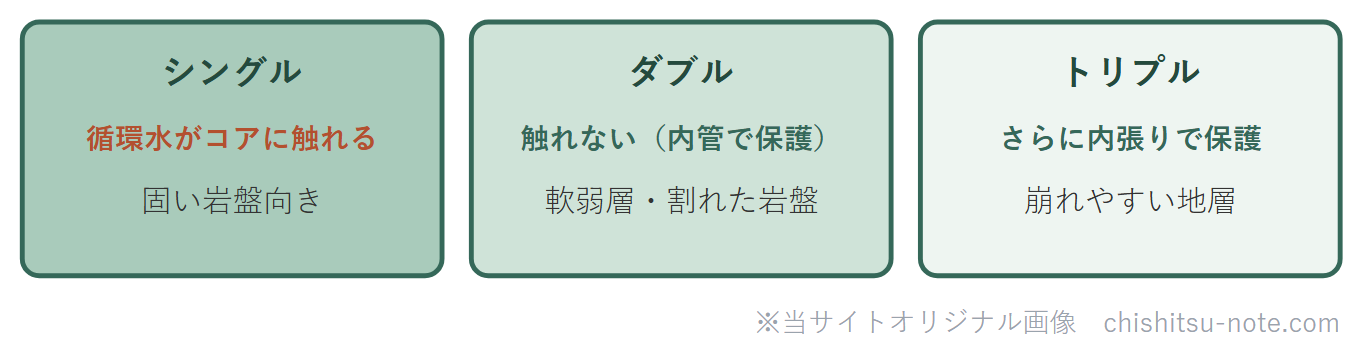

コアバレルの違い（早見表）

循環水がコアに触れるシングルが硬岩、触れないダブル・トリプルが軟岩・割れ岩です。硬軟を逆にした記述が引っかけになります。

過去問での問われ方：コアの採取率向上

コアバレルはボーリング機器・コア採取率の科目で出ます（h28現場調査No.59・No.90ほか）。

引っかけは「どの地質にどのバレルを使うか」です。

シングルコアバレルは、崩れやすい地質や浸食されやすい地質のコア採取には不向きです（h28のNo.59は正しい記述）。

崩れやすい地質や硬質岩盤でコアの品質・採取率を上げるにはダブルコアバレルを使います（h28のNo.90）。

「軟弱層にシングルを使う」とするのが典型的な誤りです。

年度をまたいだ問われ方はロッドとコアバレルの論点整理を参照してください。

理解度チェック

循環水がコアに触れるシングル＝硬岩、触れないダブル・トリプル＝軟岩・割れ岩。この対応で区別します。
