平板載荷試験とは？地盤反力係数・支持力と載荷板（30cm）

ちしつモグラ

平板載荷試験って何を求める試験なの？孔内水平載荷試験と何が違うの？

平板載荷試験とは、地表または所定の深さに置いた剛な載荷板（直径30cm）に鉛直の荷重を段階的にかけ、各段階の沈下量を測る原位置試験です。荷重と沈下の関係（荷重－沈下曲線）から地盤の支持力や変形性を調べます。

何を求める試験か

荷重－沈下曲線から、地盤反力係数と極限支持力を求めます。

地盤反力係数は、加えた圧力と沈下量の比です。

これらは構造物の基礎の設計や、盛土などの品質管理に使われます。

試験のしくみ

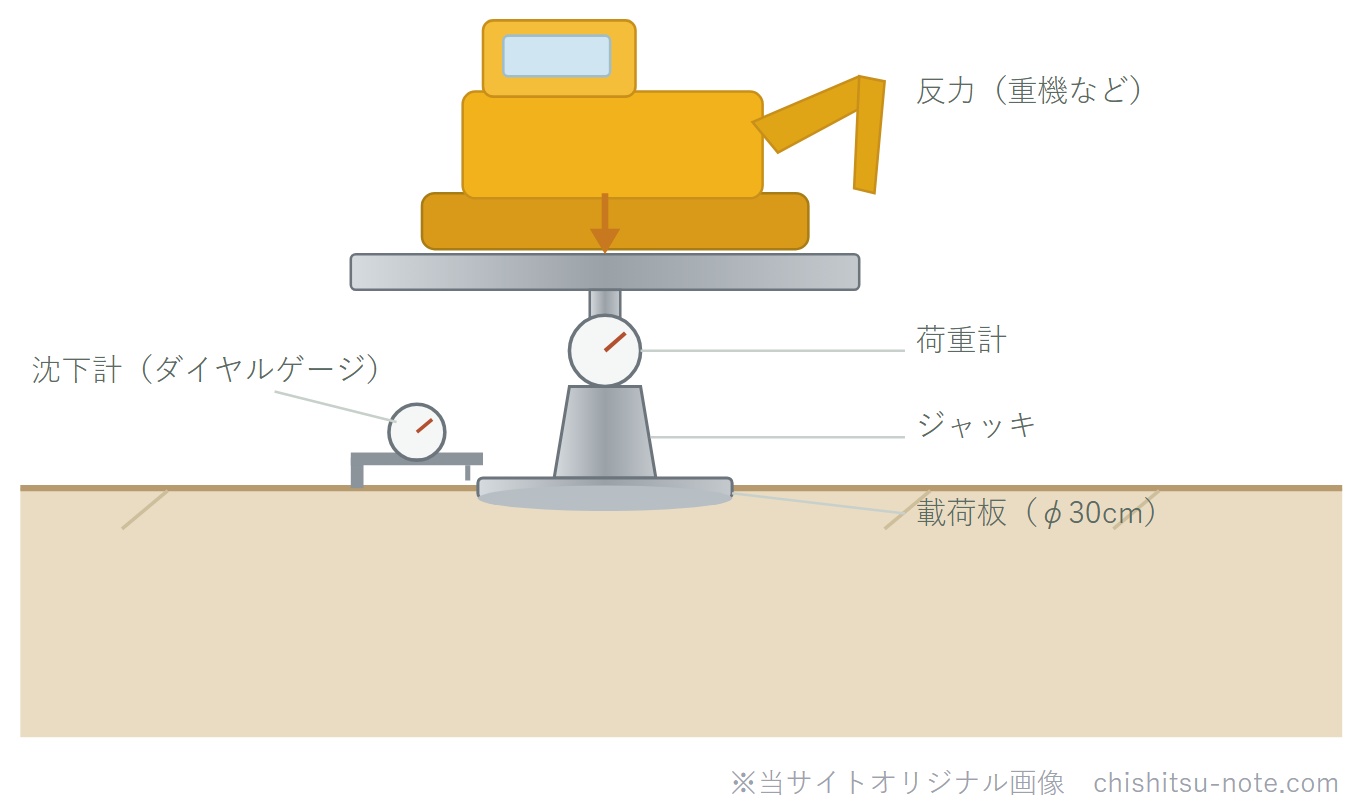

載荷板に油圧ジャッキなどで荷重を段階的に加え、各段階で沈下が落ち着くまで待って沈下量を読みます。

荷重を反力（実荷重や反力ばり）で支えながら載荷します。

地表で鉛直に載荷する点が、孔壁を水平に加圧する孔内水平載荷試験との違いです。

過去問での問われ方

平板載荷試験（JGS 1521）は調査技術の科目で出ます（H28現技管No.38ほか）。

引っかけは「どこまでの深さを反映するか」と「礫の最大径」です。

求められる支持特性は、載荷板の直径の1.5〜2.0倍程度の深さの地盤までしか反映しません（直径30cmなら約45〜60cm）。

深い軟弱層は平板載荷だけでは捉えられません。

試験地盤に混ぜてよい礫の最大径を「載荷板直径の1/2」とするのは大きすぎて誤りです（H28のNo.38）。

※ 出題番号・正答は全地連公開の過去問・正答で確認。

理解度チェック

平板載荷試験は載荷板で鉛直に荷重→沈下から地盤反力係数・支持力。反映するのは載荷板径の1.5〜2.0倍の深さまで。

ここが出題の中心です。
