地質断面図って何を表す図？地質平面図と何が違うの？

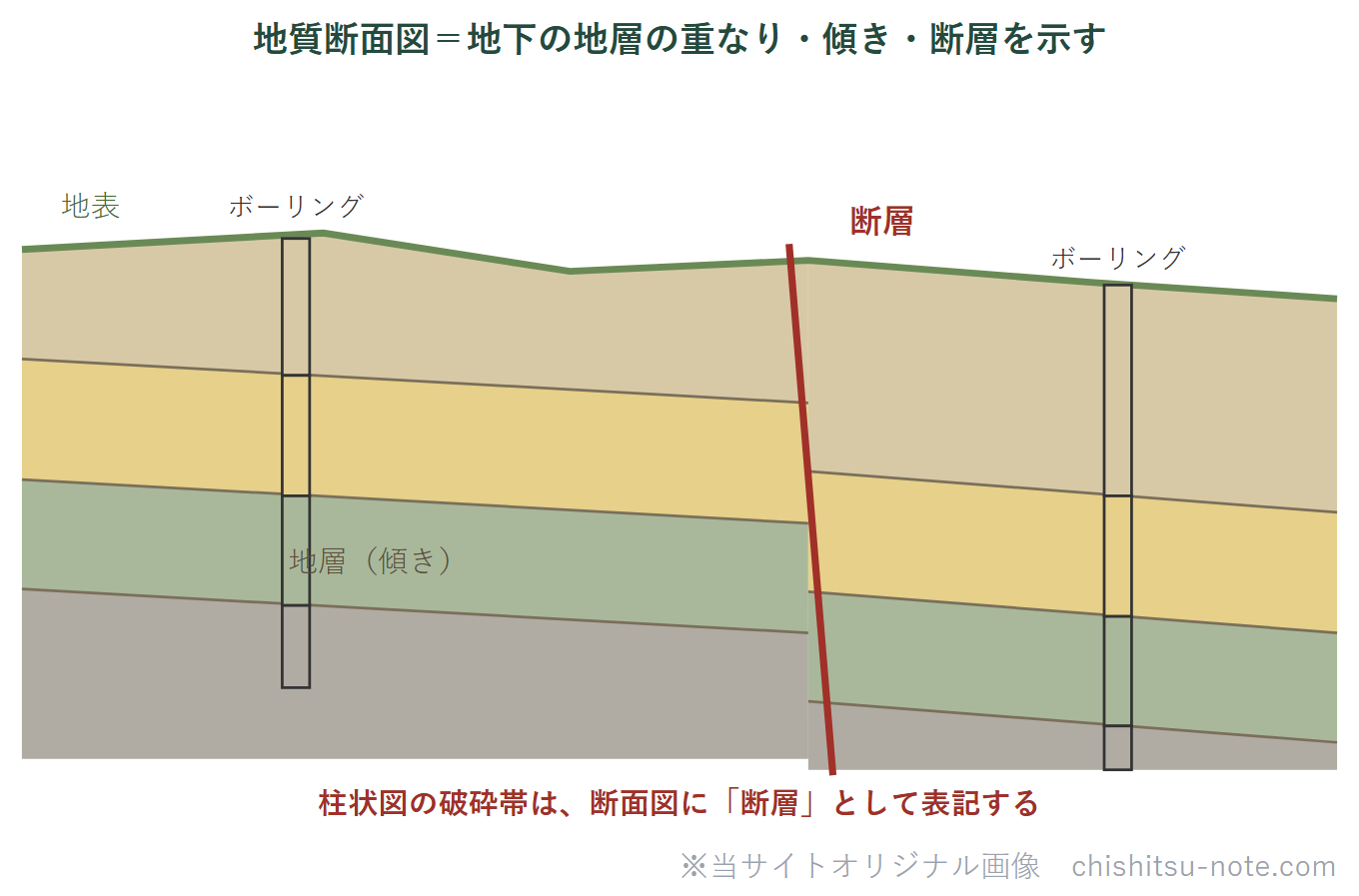

地質断面図とは、地層や岩体の分布を、ある線に沿って鉛直に切った断面（切り口）で示した図です。

地面を横から見たときの、地層の重なり・傾き・断層などが分かります。

地表の広がりを示す地質平面図と組み合わせて使うことで、地下の地質構造を立体的につかめます。

地質平面図との関係

地質平面図は地表での地層の広がりを、地質断面図は縦（深さ方向）の重なりを表します。

平面図と断面図を合わせて見ることで、三次元的な地質構造が分かります。地質図には、任意の線に沿った地質断面図が添えられることが一般的です。

どう作るか

地質断面図は、露頭の観察やボーリング調査、地震探査などで得たデータをもとに作ります。

地層の走向・傾斜や断層、褶曲などを、線や記号で表します。

ボーリングや物理探査のデータが多いほど、断面図はより確からしくなります。

過去問での問われ方：破砕帯は断層として表記

地質断面図は、柱状図や断層と結びつけて問われます。

「柱状図中に記された破砕帯は、地質断面図に断層として表記する」という扱いが問われます。

柱状図で見つけた地質の情報を、断面図の上で地質構造としてつなげて表す、という流れです。

柱状図はボーリング柱状図とは、断層は断層の論点整理も参照してください。

理解度チェック

地質断面図は地層を鉛直断面で示す。地質平面図と対で立体的に読む。

ここが出題の中心です。
