PS検層とは？P波・S波の速度と地盤の動的特性（せん断弾性係数）
ちしつモグラ
PS検層のP波とS波ってどっちが速いの？S波から何がわかるの？
この記事の要点
- PS検層は、ボーリング孔でP波・S波の速度を深さ方向に測る検層。
- P波（縦波）はS波（横波）より速く、最初に到達する。
- S波速度から、地盤の動的特性（せん断弾性係数）がわかる。
PS検層（弾性波速度検層）とは、ボーリング孔を使って、地盤を伝わる弾性波（P波・S波）の速度を深さ方向に測る検層です。地盤の硬軟や、地震を受けたときの動的な特性を評価するために行います。

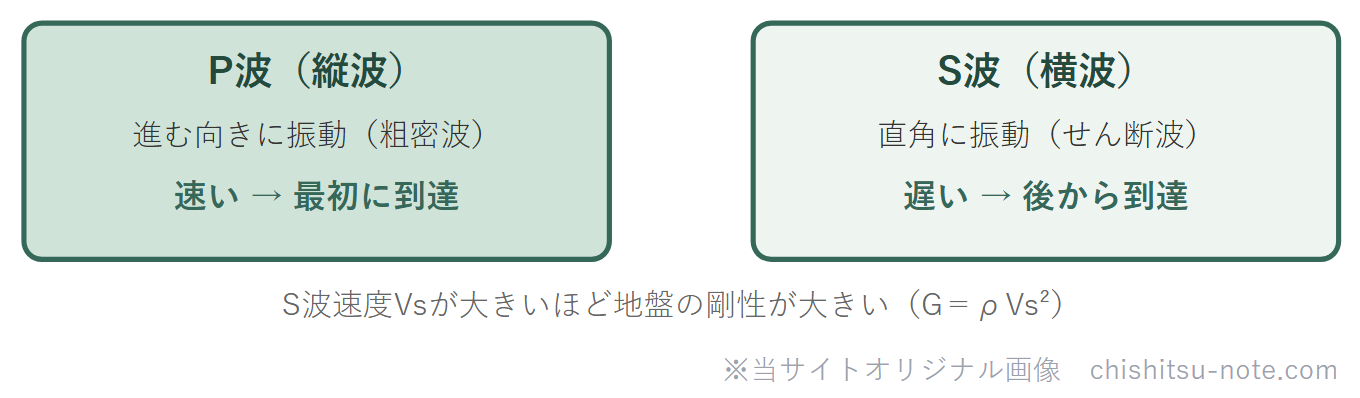

P波とS波
| 波 | 性質 | 速さ・到達 |
|---|---|---|
| P波（縦波） | 粗密波（進む向きに振動） | 速い・最初に到達（Primary） |
| S波（横波） | せん断波（進む向きと直角に振動） | 遅い・後から到達（Secondary） |
P波はS波より速く、受振点に最初に届きます。だから縦波をP（Primary）、横波をS（Secondary）と呼びます。
S波速度から何がわかるか
S波の速度は、地盤の硬さ（剛性）と関係します。
地盤のせん断弾性係数 Gは、G ＝ ρ × Vs²（ρは密度、VsはS波速度）で表せます。
S波速度が大きいほど地盤の剛性が大きいといえ、地盤の動的特性や地盤種別の判定に使います。
過去問での問われ方：測定方式
PS検層（弾性波速度検層・JGS 1122）は調査技術の科目で出ます（H28現技管No.64ほか）。
測定方式は、地表で起振して孔内で受振するダウンホール方式と、起振・受振とも孔内で行う孔内起振受振方式があります。
引っかけは適用条件で、孔内起振受振方式はケーシング内では測定できません（H28のNo.64）。
ダウンホール方式は深度が大きいほど起振エネルギーを大きくする必要があります。
まちがえやすい：P波とS波の速さ
P波（縦波）の方がS波（横波）より速いです。
「S波の方が速い」と書かれていたら誤りです。
最初に届くのがP波（Primary）です。
理解度チェック
問題：PS検層では、P波（縦波）の方がS波（横波）より速く、最初に到達する。
〇か×か。
答えを見る
答え：〇
P波は縦波で速く最初に届きます（Primary）。S波は横波で後から届きます（Secondary）。
問題：S波速度が大きい地盤ほど、せん断弾性係数（剛性）は小さくなる。
〇か×か。
答えを見る
答え：×
逆です。G＝ρ×Vs²なので、S波速度が大きいほどせん断弾性係数（剛性）は大きくなります。
PS検層はP波・S波の速度を測る。P波が速い。S波速度大→剛性大（G＝ρVs²）。孔内起振受振はケーシング内不可。
ここが出題の中心です。
出典・参考資料
- 地盤の弾性波速度検層方法（地盤工学会基準 JGS 1122）。P波・S波の速度／せん断弾性係数 G＝ρVs²／測定方式は基準で確認。
- 全地連 地質調査技士検定試験（H28 現場技術・管理部門 No.64 ほか PS検層関連問題）。出題番号・正答は全地連公開の過去問・正答番号で照合。
※ 式・用語の意味を自分の言葉で書いています。最新の基準で確認してください。
※ この記事の確認日：2026年6月
