コーン貫入試験って種類が多いけど何が違うの？コーン貫入抵抗qcってどう求めるの？
この記事の要点
- 先端のコーンを地盤に静的に押し込み、コーン貫入抵抗qcから土の硬軟・締まり具合・土層構成を調べる原位置試験。
- 種類＝ポータブルコーン・機械式（オランダ式二重管）コーン・電気式コーン。二重管は周面摩擦を分離できる。
- 引っかけの核心＝qcは荷重Qcを底部面積Acで「除した」値（割る）。掛けるのは誤り。
コーン貫入試験とは、ロッドの先のコーンを地盤に静的に押し込み、その貫入抵抗（コーン貫入抵抗qc）から土の硬軟・締まり具合や土層構成を調べる原位置試験です。
打撃で打ち込む標準貫入試験と違い、ゆっくり押し込む静的サウンディングです。
目的や深さに応じて、いくつかの方式を使い分けます。

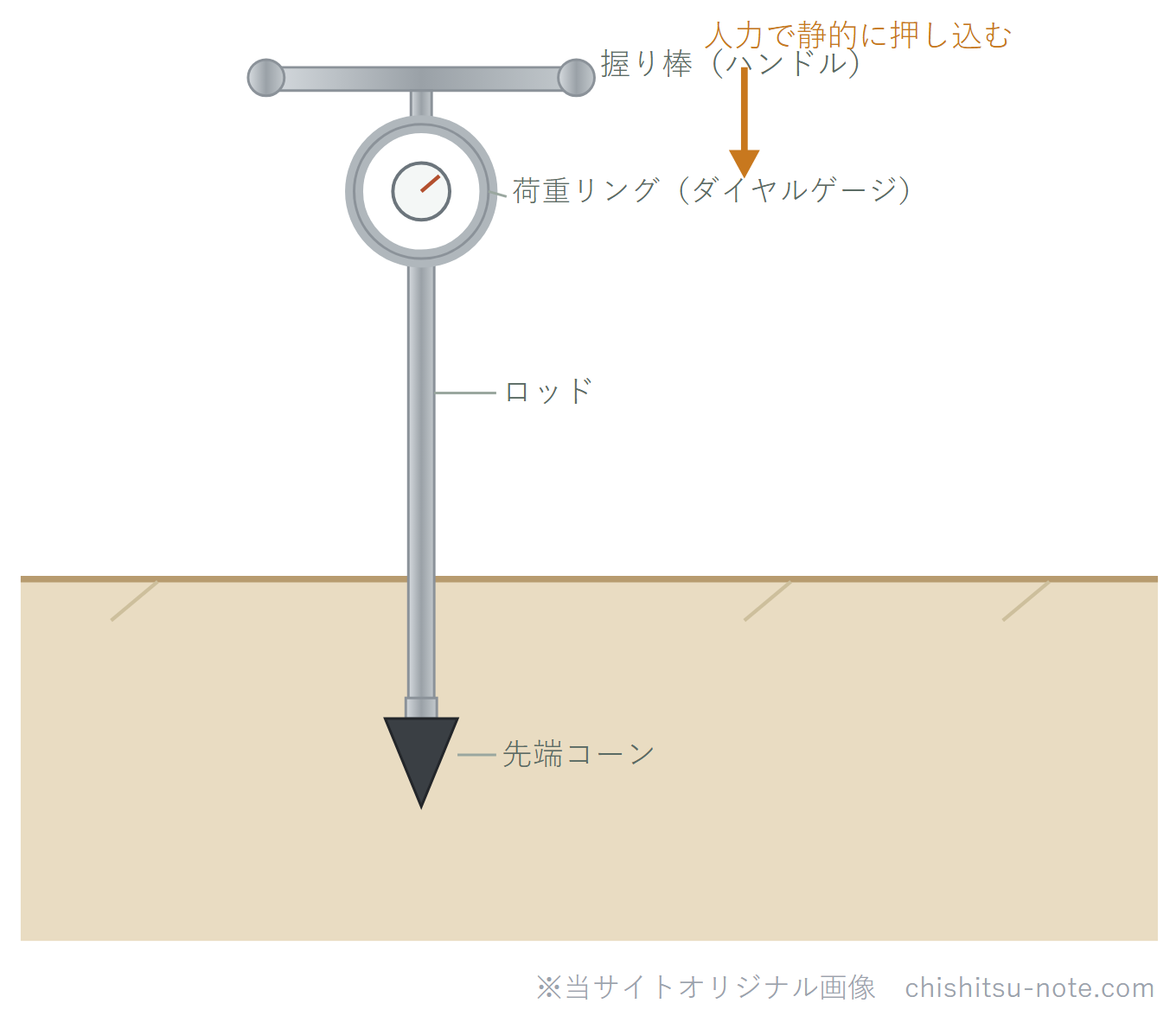

装置の図解は1次資料を参照
コーンペネトロメーター（先端コーン・ロッド・二重管）の装置図は、地盤工学会基準 JGS 1431（ポータブルコーン貫入試験方法）／JIS A 1220（機械式コーン貫入試験方法）に掲載されています。
正確な装置・寸法はそちら（本記事の出典欄に記載）でご確認ください。
なお、コーン貫入抵抗qcは、貫入に要した荷重を先端コーンの底部面積で割った値（qc＝Qc÷Ac）です。
二重管では外管が周面摩擦を受け持ち、先端のqcだけを測ります。
コーン貫入試験の種類
| 方式 | 特徴 |
|---|---|
| ポータブルコーン貫入試験（JGS 1431） | 簡易で軽量。浅い地盤（おおむね3〜5m程度まで）の調査に使う |
| 機械式（オランダ式二重管）コーン貫入試験（JIS A 1220） | 二重管で周面摩擦を分離し、コーン貫入抵抗だけを測る。硬い地盤や深い地盤にも対応 |
| 電気式コーン貫入試験（JGS 1435） | 連続的にデータを取得でき、数cmの薄い層も見逃しにくい |
コーン貫入抵抗qcとその使いみち
コーン貫入抵抗qcは、コーンに作用する荷重Qcを、コーンの底部面積Acで除した値（qc＝Qc÷Ac）です。
荷重を面積で割るもので、掛けるのは誤りです。
qcから、土の一軸圧縮強さの推定やトラフィカビリティ（建設機械の走行性）の判定を行います。
間違えやすい：qcの式 と 二重管の役割
コーン貫入抵抗qcは、荷重Qcを底部面積Acで除した（割った）値です。
掛けるのではありません。
また、二重管（オランダ式・機械式）は周面摩擦を分離して、先端の抵抗だけを測ります。
「qcは荷重×面積」「二重管は周面摩擦を含めて測る」とするのが定番の引っかけです。
理解度チェック
問題：コーン貫入抵抗qcは、コーンに作用する荷重Qcにコーンの底部面積Acを乗じた値である。
〇か×か。
答えを見る
答え：×
qcは荷重Qcを底部面積Acで除した値（qc＝Qc÷Ac）です。
荷重を面積で割ります。
掛けるのは誤りです。
問題：機械式（オランダ式二重管）コーン貫入試験は、二重管によって周面摩擦を分離し、コーン貫入抵抗だけを測定できる。
〇か×か。
答えを見る
答え：〇
二重管が周面摩擦を受け持つので、先端のコーン貫入抵抗だけを測れます。深い地盤や硬い地盤にも対応します。
qcは荷重を底部面積で割った値（Qc÷Ac）。二重管は周面摩擦を分離し、電気式は連続測定で薄層も判別。
ここが出題の中心です。
出典・参考資料
- 機械式コーン貫入試験方法（JIS A 1220）／ポータブルコーン貫入試験方法（JGS 1431）／電気式コーン貫入試験方法（JGS 1435）（公益社団法人 地盤工学会 ほか）
- 一般社団法人 全国地質調査業協会連合会（全地連）地質調査技士検定試験（h30 現場調査 No.67・R01 No.65 ほか）。正答は全地連公開の正答番号で照合。
※ 用語の意味を自分の言葉で書いています。手順・数値は最新のJIS・基準で確認してください。
※ この記事の確認日：2026年6月
