スクリューウェイト貫入試験（SWS）とは？静的貫入抵抗と半回転数・旧スウェーデン式

ちしつモグラ

スウェーデン式サウンディングって今は名前が変わったの？動的なの静的なの？

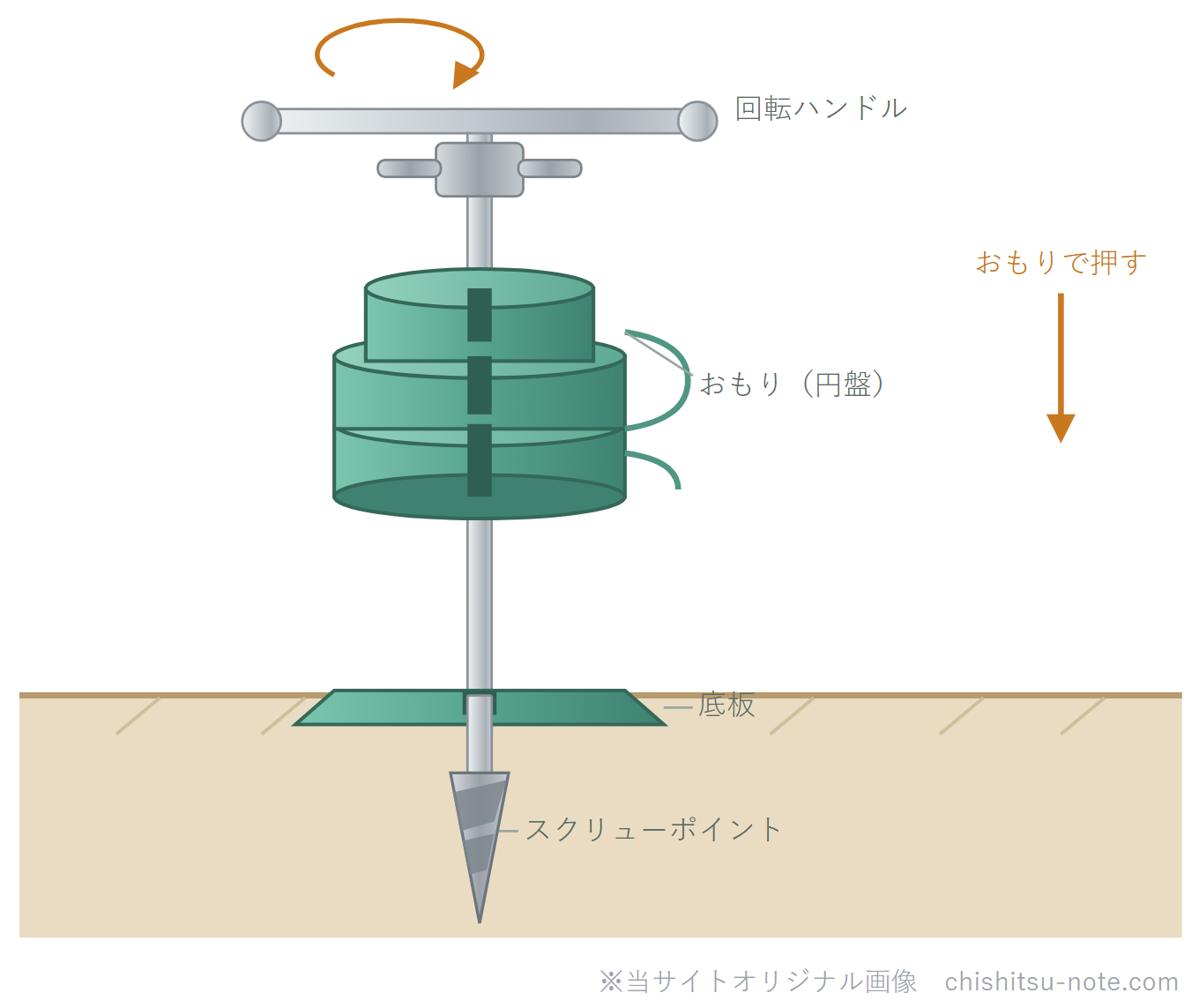

スクリューウェイト貫入試験（SWS試験）とは、ロッドの先のスクリューポイントを、おもりによる載荷と回転で地盤に貫入させ、土の硬軟・締まり具合や土層構成を調べる原位置試験です。

2020年のJIS A 1221改正で、それまでのスウェーデン式サウンディング試験から名称が変わりました。

装置が日本独自に発展したことなどが理由です。

おもりで押し込む標準貫入試験とは違い、こちらは静的な試験です。

試験の方法

スクリューポイントを付けたロッドに、おもりを5・15・25・50・75・100kg（最大1000N）と段階的に載荷し、貫入の深さを記録します。

100kgの荷重をかけても貫入しないときは、ロッドを回転させ、25cm貫入させるのに必要な半回転数（Nsw）を記録します。

荷重による静的な貫入と、回転による貫入を併用するのが特徴です。

何が分かるか・どこに使うか

SWS試験で分かるのは、原位置の土の硬軟・締まり具合と土層の構成です。

装置が簡便で浅い地盤を手早く調べられるため、戸建て住宅など小規模建築物の地盤調査に多く使われます。

一方、高層建築物の支持層の把握には適しません。

また、密な砂質地層では貫入しにくく、適用が難しくなります。

貫入不能になったときは、測定の終了を検討します。

理解度チェック

SWS＝静的貫入と回転の併用（最大1000N・半回転数）。戸建て住宅向けで、高層建築物の支持層や密な砂質地層には不向き。

ここが出題の中心です。
