トータルステーション（TS）とは？角度と距離を同時に測る測量機

ちしつモグラ

トータルステーションって角度を測るの？距離も測れるの？

トータルステーション（TS）とは、角度と距離を1台で同時に測れる測量機です。角度を測るセオドライトと、距離を測る光波測距儀の機能を1つにまとめたもので、基準点測量や座標測量、杭打ちなどに広く使われます。

何を測れるか

測定対象に置いた反射鏡（プリズム）に光を当て、水平角・鉛直角・斜距離を測ります。

内部のコンピュータが計算し、水平距離や比高（高さの差）、点の3次元座標（X・Y・Z）を求めます。

プリズムを使わずに測るノンプリズム方式もあります。

セオドライトとの関係

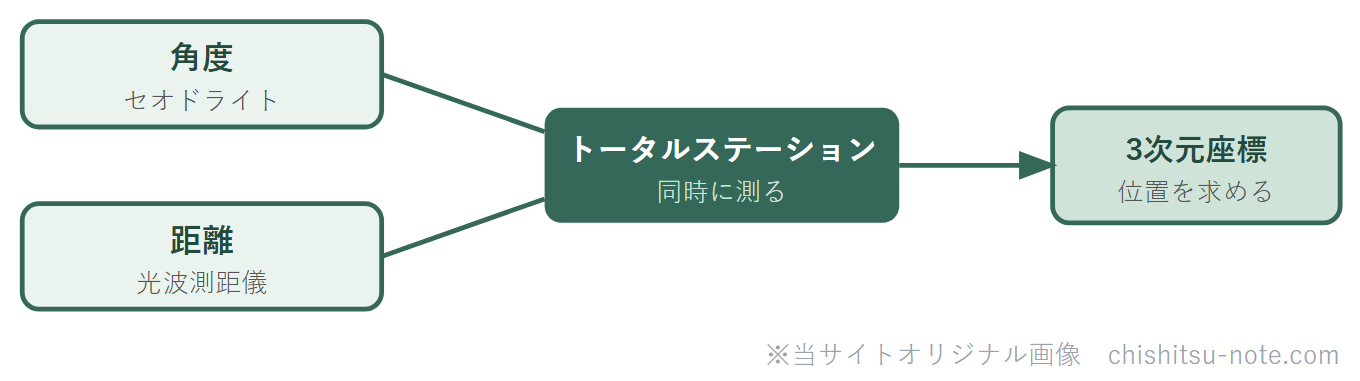

セオドライトは角度だけを測る機器です。これに距離を測る光波測距儀を組み合わせたのがトータルステーションで、角度と距離の両方を同時に測れるのが大きな特徴です。

測量機器の役割（取り違えに注意）

測量機器は「何を測るか」で役割が分かれます。

TSは基準点測量や座標測量のほか、物理探査・海上調査の位置測定でも出ます（R01現技管No.63〔海上探査の調査船の位置測定にTS・GPS〕ほか）。

出題は「どの機器が何を測るか」の取り違えが中心です。

※ 出題番号・正答は全地連公開の過去問・正答で確認。

理解度チェック

トータルステーションは角度＋距離を同時に測り、3次元座標を求める（角度だけはセオドライト）。ここが出題の中心です。
