断層って露頭で何を見ればいいの？断層ガウジと断層角礫って何が違うの？

断層とは、地殻に力が加わって地層や岩盤がずれた割れ目です。

そのずれの面（断層面）のまわりには、岩石が砕かれた破砕帯ができます。

破砕帯はトンネルや基礎の弱点になりやすく、地質調査で見落とせない対象です。

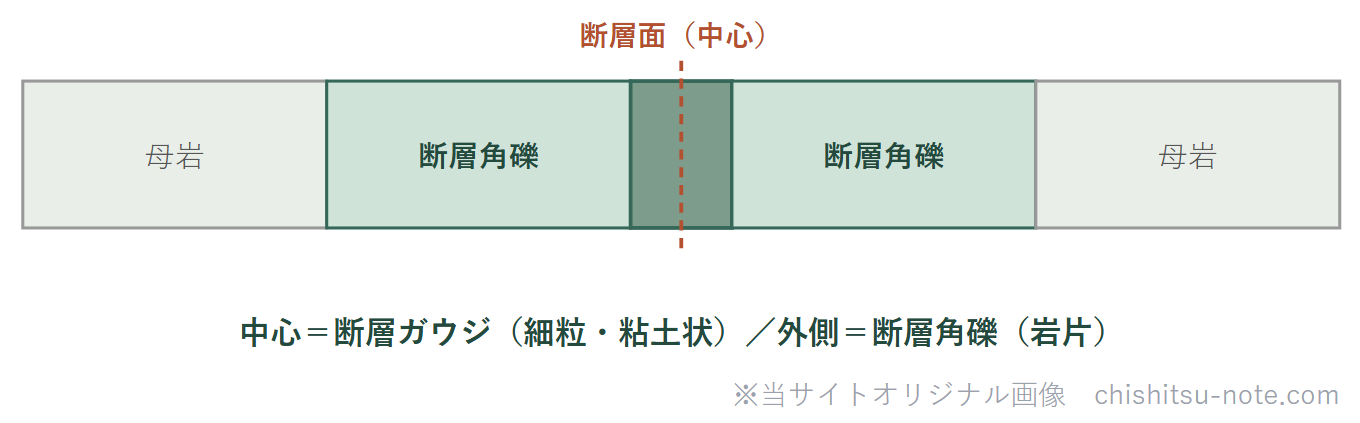

破砕帯の構造：断層ガウジと断層角礫

破砕帯の中心部は、岩石が細かくすりつぶされた断層ガウジ（細粒・未固結の粘土状の物質）でできています。

その外側には、より大きな岩片を多く含む断層角礫があります。

断層ガウジは熱水変質を受けて粘土鉱物を多く含むことがあり、断層粘土とも呼ばれます。

露頭・コアでの記載項目

断層を記載するときは、破砕帯の幅、断層面の走向・傾斜、そして両側がどちらに動いたかというずれの向き（センス）を記録します。

破砕幅と走向・傾斜だけでなく、破砕帯の内部構造の観察も欠かせません。

これらは断層の活動性や規模を判断する手がかりになります。

過去問での問われ方：露頭での断層記載

断層・破砕帯は露頭単位での記載の留意点で出ます（h28現場調査No.97ほか）。

引っかけは記載項目の省略です。

適切なのは「断層は熱水変質や風化作用により破砕幅が実際より広く見える場合がある」で（h28のNo.97の正解(1)）、「破砕幅と走向・傾斜を記載すれば内部構造の観察は不要」「ずれのセンスは記載不要」「断層ガウジは粘土以下の粒度分布を示すもの」はいずれも誤りです。

内部構造・ずれの向きも記載が必要です。

年度をまたいだ問われ方は断層・破砕帯の論点整理を参照してください。

理解度チェック

断層の破砕幅は、熱水変質や風化で実際より広く見えることがある。露頭記載の出題ではここが問われます。
